簡介
光柵尺經常應用于數控機床的閉環伺服系統中，可用作直線位移或者角位移的檢測。其測量輸出的信號為數字脈沖，具有檢測范圍大，檢測精度高，響應速度快的特點。例如，在數控機床中常用于對刀具和工件的坐標進行檢測，來觀察和跟蹤走刀誤差，以起到一個補償刀具的運動誤差的作用。

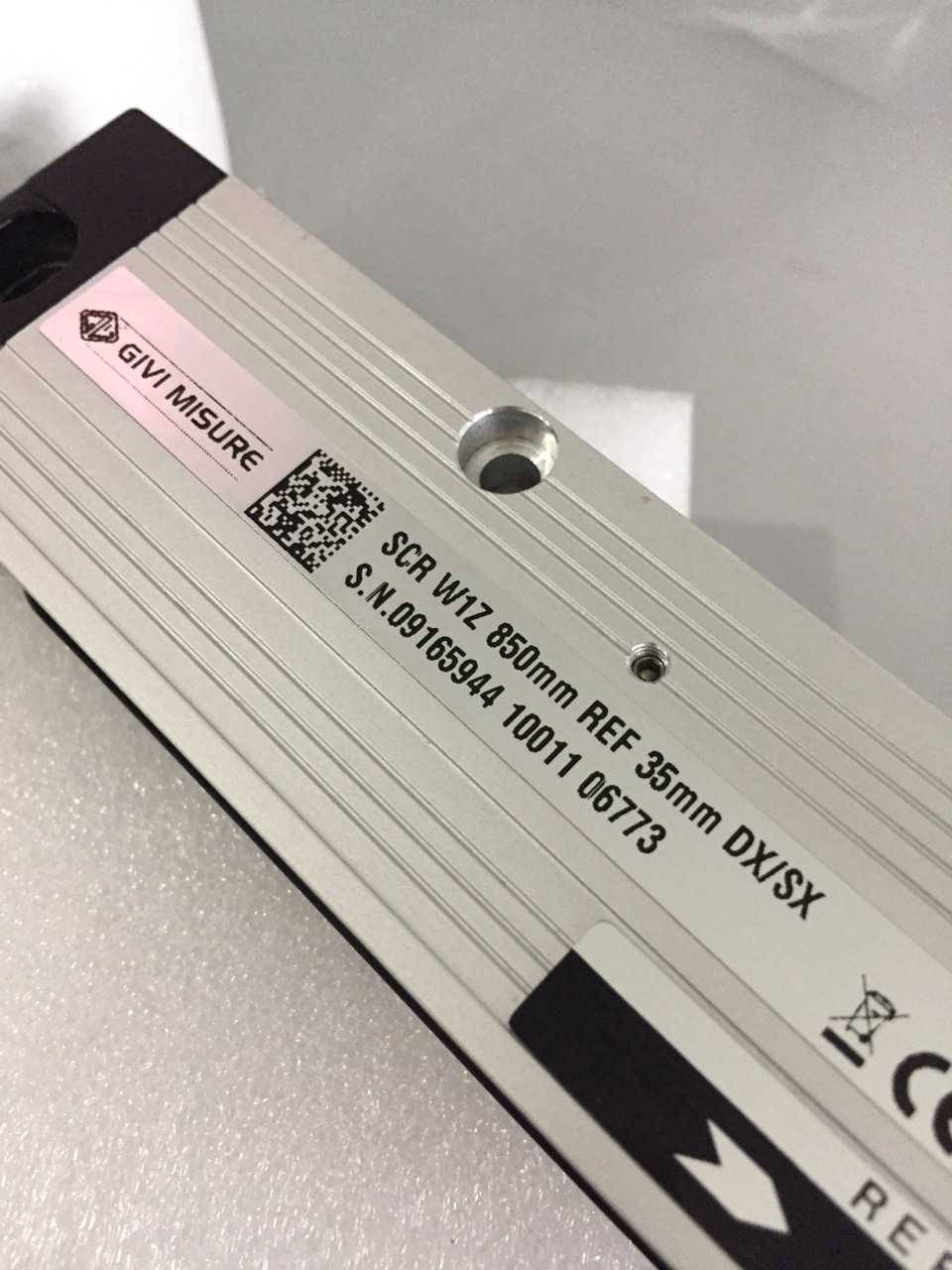

舉例型號：SCR W1Z 850mm 分辨率為1um光柵尺

由光柵讀頭和光柵尺導軌組成，防水外殼 ，帶失調補償和機械遲滯的自校正耦合。
讀頭：陽極氧化鋁合金外殼 39 x 23毫米。導槽：橡膠導槽外邊緣，用于進一步保護光柵（密封）。
一般選型規格參數
光柵間距:   um  400  40  20
精度等級:   um/ m ±10±5±3/5
熱 膨 脹:   10.6×10 -6℃-1 T rif。= 20℃±0.1℃
最大速度:   m / min  120  80  60
光電元件:   LED晶體管
供電電源:   5V/ 12V dc ±5％
電流消耗:   65 mA（典型）
輸出信號:   線路驅動器/推挽線路驅動器/推挽
相位偏移:   90°±5°
最大加速度：40   m / s²
最大滑動阻力： <= 4 N（0.4 Kgf）
保護等級：  IP 54 DIN 40050 / IEC 529
操作溫度： 0~50&deg;C
儲存溫度： -20&deg;C~70&deg;C
