六維力傳感器與微動平臺實驗

文章出處：NaiChuang人氣：發表時間：2023-09-27 10:53:26

在某些科研實驗中，需要測試一些非常微小的力值或者力矩，而這些測量對象由于過于微小，往往不容易測量，無法采集到有效數據。而我司的FC-NANO17六
維力傳感器則可以很好地解決這一問題。

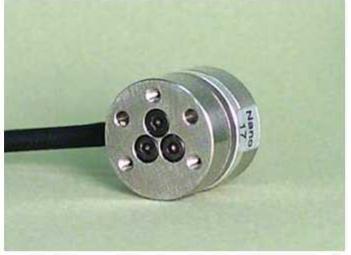

我司的FC-NANO17微小量程六維力傳感器是世界上最小的六軸力傳感器之一，非常適合狹小空間內的力矩研究應用以及測量微小的力值或扭矩值。其具有多項優點：

1、高強度不銹鋼結構；

2、3.1至13.8倍的最大單軸過載量；

3、具有高信噪比，硅應變技術提供的信號比常規的箔應變強75倍，放大信號后可保證信號接近零失真；

4、具有IP65和IP68兩個版本，分別可適用于潮濕環境與水下環境，淡水最大深度為4米。

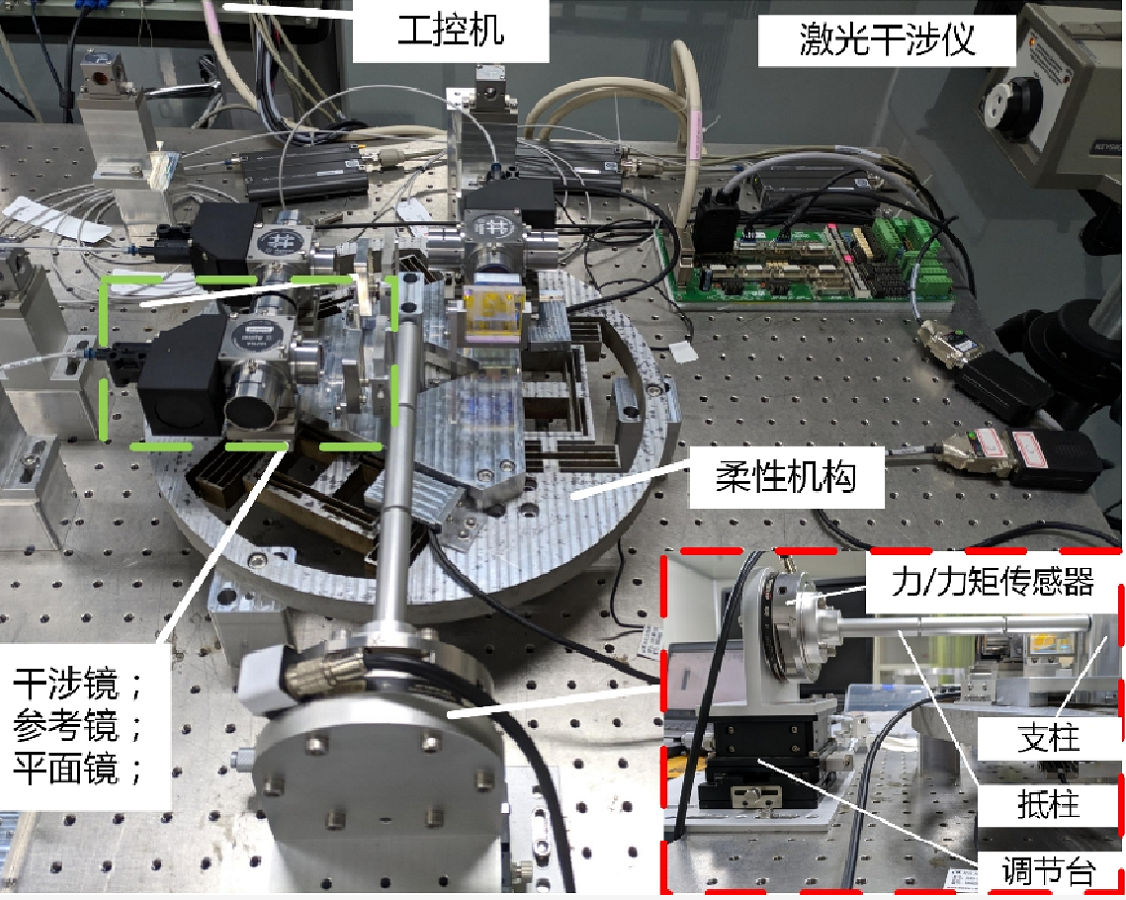

北京市某家科學研究所購買了我司的FC-NANO17六維力傳感器進行微動實驗，實驗機構是將FC-NANO17六維力傳感器安裝在末端調節臺上，然后通過抵柱與柔
性機構上的支柱相連接，從而測得移動調節臺時產生的力矩。實驗方案是調動三坐標的位移，來得到三維力，通過傳感器得出三維力的大小。實驗過程是由實驗
人員移動六維力傳感器下端的調節臺，中間連接調節臺與柔性機構的抵柱會產生力扭，傳遞給六維力傳感器，傳感器輸出的原始信號通過放大器放大到標準模擬
量電壓，發送到采集卡進行AD轉換，在PC端再進行數字信號處理顯示成數據，以便觀察。
